O Projeto Perfeito Começa com a Medida Perfeita.
Mais de 90% dos erros caros e das dores de cabeça em móveis planejados nascem de uma medição inicial mal feita. Como especialista em projetos com vivência real de execução, cansei de ver projetos lindos no papel que simplesmente não cabiam na realidade da obra.
Foi por isso que criei este guia prático e direto, revelando os mesmos segredos técnicos que utilizo no meu dia a dia. Siga este checklist rigoroso de 6 passos para criar um mapa preciso do seu ambiente e garantir uma execução perfeita.
Passo 01. O Básico: Ferramentas e Croqui
Para começar, você só precisa de uma trena de boa qualidade, lápis e papel.
Desenhe uma planta baixa simples do ambiente, como se estivesse olhando de cima. Não se preocupe com proporções perfeitas agora, o importante é ter o formato do cômodo. Crie uma pequena legenda para os seus símbolos no canto da folha para facilitar a leitura técnica.

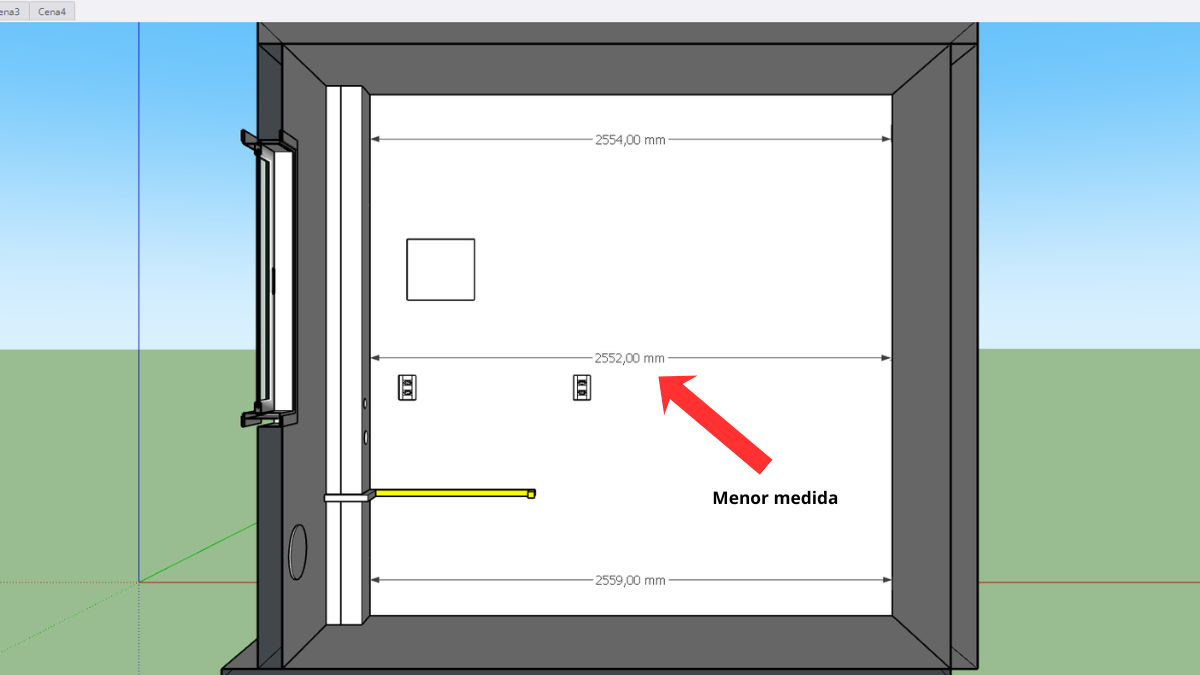

Passo 02. As Medidas Principais (A Regra da Menor Medida)
Na construção civil, as paredes nunca são 100% retas ou esquadrejadas.
Meça a largura da parede em 3 alturas diferentes: na base (perto do chão), no meio e no topo (perto do teto). Circule sempre a menor medida encontrada. É essa restrição milimétrica que garante que o móvel vai entrar no vão sem precisar ser serrado e sem danificar a pintura.
Passo 03. O Pé-Direito (A Altura Real)
Assim como a largura, o nivelamento do chão ou do teto costuma apresentar variações.
Meça a altura do chão ao teto em diferentes pontos da parede (nas pontas e no centro) e, novamente, anote a menor medida. Isso evita surpresas desagradáveis com armários altos que deveriam ir até o teto, mas acabam raspando no gesso.

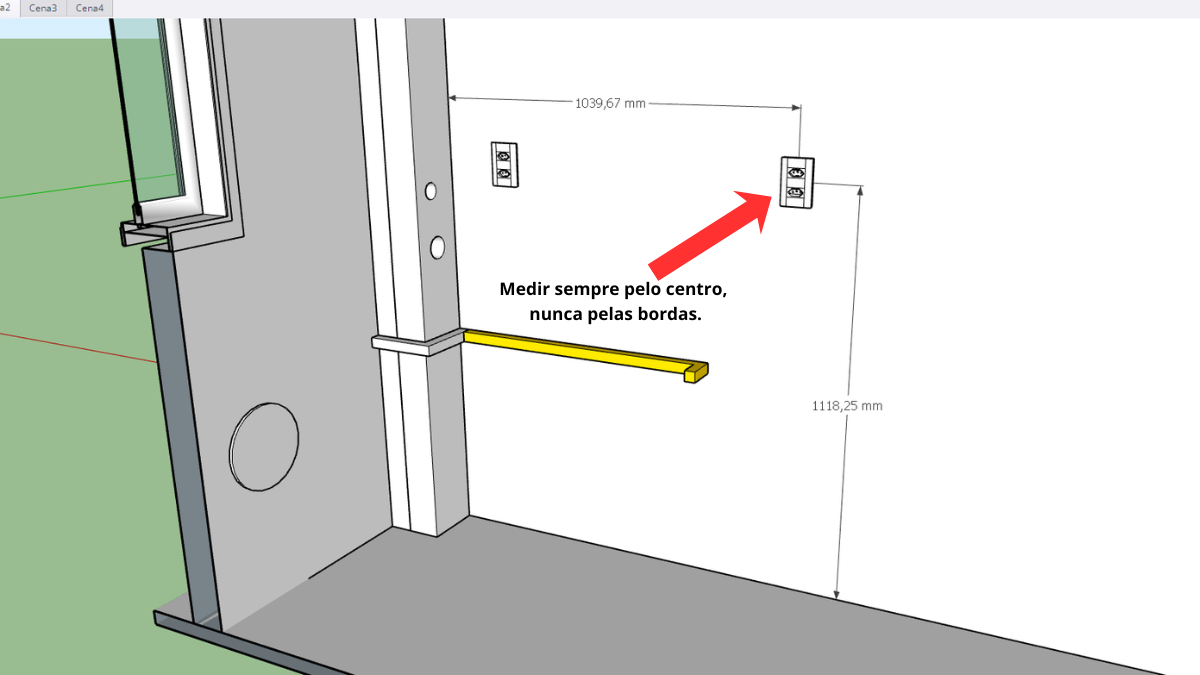

Passo 04. Os Obstáculos (Medindo pelo Centro)
Tomadas, interruptores, registros e canos de água são os grandes inimigos de um projeto mal planejado.
Para cada ponto desses:
- Primeiro, escolha um canto da parede (direita ou esquerda) como seu "Ponto Zero".
- Em seguida, estique a trena da parede de referência até o CENTRO do obstáculo,
- E depois do chão até o CENTRO do obstáculo.
Essa precisão garante que o recorte no fundo do armário será feito no local exato.
Passo 05. Identificação Clara dos Obstáculos
No seu croqui de papel, identifique cada ponto com um símbolo padronizado.
Minha sugestão técnica:
- ▪▪ Um retângulo com 2 pontos para Tomadas.
- ▪ Um retângulo com 1 traço para Interruptores.
- ● Um círculo pequeno para entrada de Água.
- ◯ Um círculo maior para Saída/Esgoto.
Atenção Máxima:
Sinalize os pontos de GÁS de forma bem destacada.
Passo 06. Os Acabamentos (Rodapé e Rodateto)
Um erro clássico de amadores é esquecer os acabamentos da obra.
Não se esqueça de medir a altura e, principalmente, a espessura do rodapé (no chão) e do rodateto/sanca de gesso (no teto). Eles impactam diretamente nos recortes traseiros e no encaixe final dos móveis contra a parede.
A precisão no mapa garante a perfeição no móvel.
A Dica de Ouro do Especialista:
Por que tanto detalhe? Porque um projeto executivo inteligente utiliza este mapa para posicionar as laterais dos móveis de forma que elas não colidam com nenhum obstáculo elétrico ou hidráulico. É este nível de planejamento que evita aqueles recortes grandes e feios que estragam a estética interna do seu móvel, garantindo um acabamento verdadeiramente industrial.
Com essas medidas em mãos, você completou a etapa mais crítica para evitar prejuízos. O próximo passo é transformar esses números em um projeto fabricável. É para isso que existe o Método SIM (Sistema Inteligente de Marcenaria).
